貼片二極管是常用的電子元器件，國產貼片二極管的型號命名由5部分組成，下面世祥電子教大家怎么看貼片二極管型號。

第一部分用數字“2”表示二極管，第二部分用字母表示材料和極性，第三部分用字母表示類型，第四部分用數字表示序號，第五部分用字母表示規格。

晶體二極管型號的意義見表2-1。例如，2CPIO為N型硅材料普通二極管，2C255A為N型硅材料整流二極管，2DWI為P型硅材料穩壓二極管。

貼片二極管怎么標識與辨別？

1．好壞測量

正常的貼片二極管，在路測量，正向電阻小，反向電阻大，且兩者有明顯的阻值差異。脫開電路，若用指針式萬用表測量，正向電阻約為3kΩ，反向電阻為數百千歐姆或無窮大；若用數字萬用表的二極管擋測量，正向電壓降為0.3～0.6V，反向電壓降為無窮大。

2．型號標注與極性辮別

貼片二極管的型號標注有字母、數字代碼或字母＋數字代碼標注法和顏色（代碼）標識法兩種，如印字“A3”的電氣參數如下：PD =0.15W；IF=0.1A;VB=80V；Trr=4ns。顏色標注法，則主要由負極側標注的顏色查得型號，再由型號查出參數值。

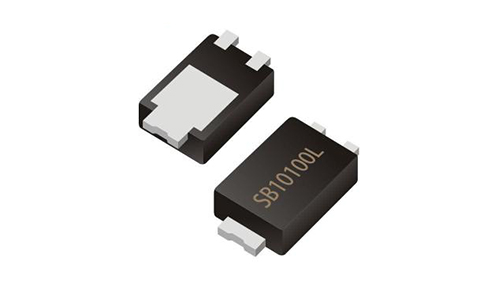

貼片二極管的極性辨別方法：玻璃管狀貼片二極管，紅色一端為正極，黑色一端為負極；矩形貼片二極管，有白色橫線一端為負極。

3．在線辮別

在電路板上，貼片二極管的元件位號一般以字母D打頭，如D1、D2等，或VD，如VD1、VD2等；或DD，如DD1、DD2等。若要對外形相近的貼片電阻或電容進行區分，可用萬用表測量，若其正、反向電阻值不同，可確定該元件是貼片二極管。
