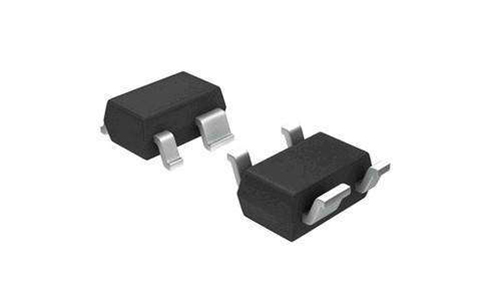

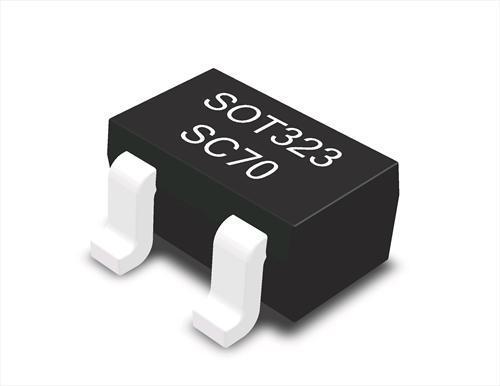

貼片二極管也可以稱為晶體二極管，它是一種具有單向傳導電流的電子器件。那么怎么區(qū)分貼片二極管正負極呢？下面有東莞世祥電子為大家介紹。

貼片二極管正負是有區(qū)分的，在電路中亂接，輕則不能正常工作，重則損壞。二極管極性判別可采用下面一些方法。

1、根據標注或外形判別極性：

為了讓人們更好區(qū)分出二極管正、負極，有些二極管會在表面作一定的標志來指示正、負極，有些特殊的二極管，從外形也可找出正、負極。

2、用指針式萬用表判別極性：

對于沒有標注極性或無明顯外形特征的二極管，可用指針萬用表的歐姆擋來判斷極性。萬用表撥至Rx100或Rx1k擋，測量二極管兩個引腳之間的阻值，正、反各測一次，會出現阻值一大一小，以阻值小的一次為準，黑表筆接的為二極管的正極，紅表筆接的為二極管的負極。

3、用數字萬用表判別極性：

數字萬用表與指針式萬用表一樣，也有歐姆擋，但由于兩者測量原理不同，數字萬用表歐姆擋無法判別二極管的正、負極（數字萬用表測量正、反向電阻時阻值都顯示無窮大符號“1”），不過數字萬用表有一個二極管專用測量擋，可以用該擋來判斷貼片二極管正負。

貼片二極管的常見故障都有：

貼片二極管常見故障有開路、短路和性能不良。在檢測二極管時，萬用表撥至Rxlk擋，測量二極管正、反向電阻，測量方法與極性判別相同。

正常鍺材料二極管正向電阻在1k0左右，反向電阻在500kn以上；正常硅材料二極管正向電阻在1k-10kfl，反向電阻為無窮大（注：不同型號萬用表測量值略有差距）。也就是說，正常二極管的正向電阻小、反向電阻很大。

若測得二極管正、反向電阻均為0，說明二極管短路。

若測得二極管正、反向電阻均為無窮大，說明二極管開路。

若測得正、反向電阻差距?。凑螂娮杵?，反向電阻偏?。?，說明二極管性能不良。
